首页 > 产品展示 > XDW-40系列 > XDW-40J > XDW-40J型细胞级超微粉碎机

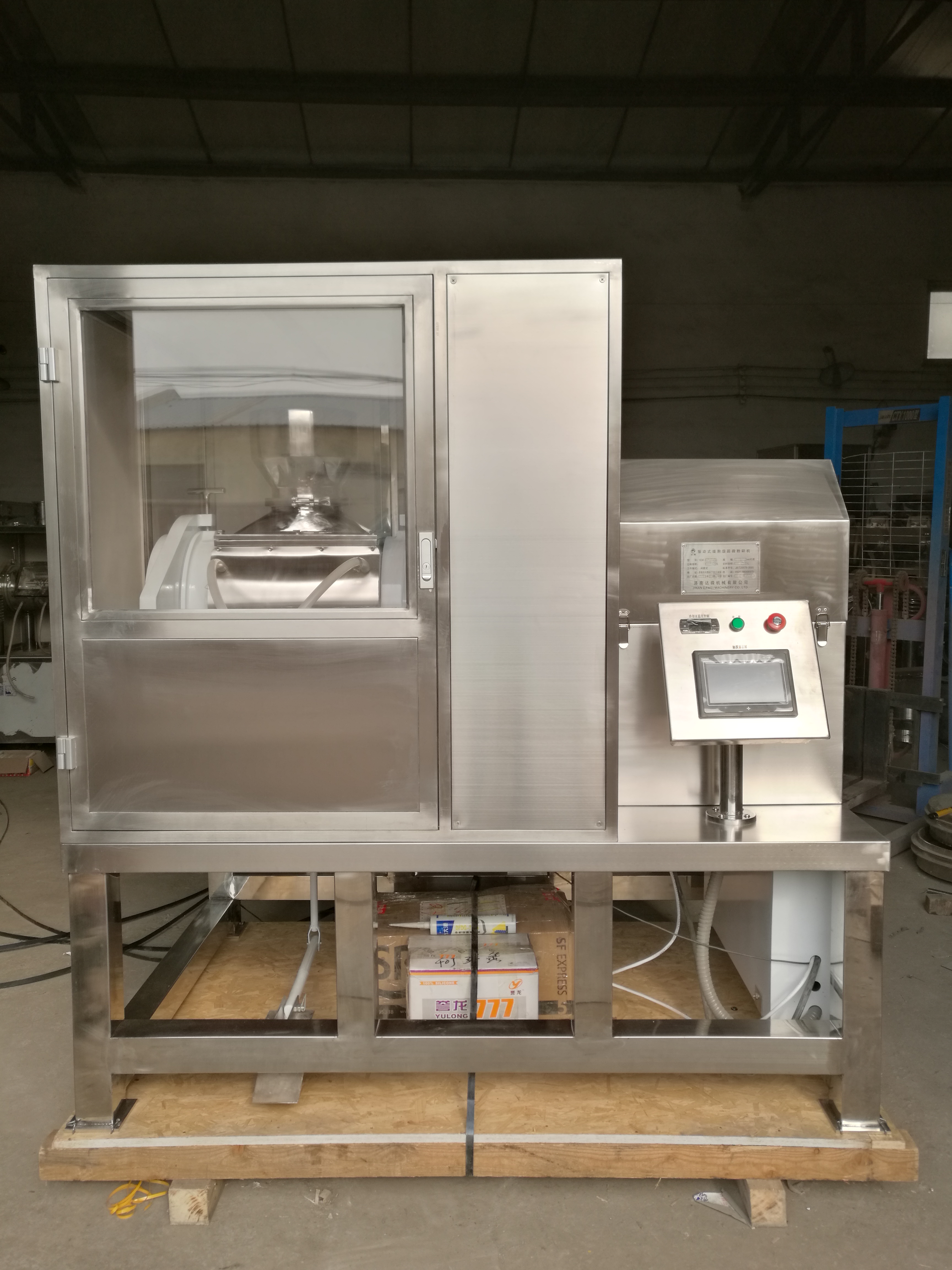

XDW-40J型细胞级超微粉碎机

型号:XDW-40J型

更新时间:2020-09-24

简要描述:

XDW-40J型细胞级超微粉碎机,洁净安全化技术:超微粉碎机系列严格按GMP标准设计制造,能够满足制药粉体装备的特殊要求。

在线留言

XDW- 40 J 细胞级超微粉碎机 的配置参数



型号

项目

XDW- 40 J   超微粉碎机(细胞破壁机)











主机

系统

用途

该设备能够用于超细粉碎(细胞破壁)。可适用于任何纤维状、块状、粘性、韧性、特硬等物料的粉碎。

功率KW

4 (电压:380V(三相))安徽皖南电机

主轴承

进口NSK

公称容积

40 L

磨筒壁厚

1 2 mm

翻转限位

双螺旋式

翻转机构

全密闭结构支撑 ,全自动反转。

磨介材质

食品药品级304不锈钢

介质尺寸

直径 20X 342mm

研磨方式

振动式

振幅

6.0 mm 可调

料筒

2只

装料量

10 L



冷却系统

冷却连接

橡胶软管

低温配置

水循环

功率KW

/

水套

外水套带保温

制冷方式

自来水循环冷却

冷却水连接方式

橡胶软管连接

温控器

/

电器控制

重要元件由引进技术生产,其余国产件. 控制系统:触摸屏



隔音罩

低噪音不锈钢隔音罩

外型尺寸(mm

主机: L 1 68 0 × W 115 0 × H1 82 0

重量(KG)

主机: 110 0KG













设备技术

1 、全密闭不分级技术:为保存药效成份而采用的全密闭多磨不筛技术,有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。

2 、压缩式微粉碎技术:为提高粉碎效率和效果,运用高速撞击力和剪切力,使物料在磨筒内受到介质的挤压、揉捏和撕裂作用,大地缩短粉碎时间,提高了粉碎效率;同时因物料呈流态化且每一颗粒具有相同的受力状态,其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团,增加密实度和提高生物利用度,提高微粉碎效果和技术。

3 、动态优化技术:按物料的不同特性,在提高微粉碎效率和效果的同时,进行佳优化适配的技术。

4 、机电一体化技术:实现设备的高性能和高水平,减少人工用量,确保成品质量稳定可控的技术,避免因人工介入过多而产生品质不稳定、受污染等现象。

5 、全面自动化技术:具备单机多功能自动化( FMC 柔性化),使小批量药物生产象大批量流水线生产一样简便的技术。

6 、洁净安全化技术:达微超微粉碎机系列严格按 GMP 标准设计制造,能够满足制药粉体装备的特殊要求。



















设备特征

1 、安全性强:与物料接触的部位均为抛光不锈钢,其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ,避免砷、镉、汞、铅、铜等重金属混入。

2 、洁净卫生:内外面平滑、一机多用、减少污染、减轻洗净作业负担;粉碎过程全密闭无粉尘溢出,充分改善作业环境,有效成份不损失。

3 、采用复合(透明)隔声罩,噪音大大降低。

4 、易拆卸 ( 组装)、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。

5 、操作简便:容量佳适配、确保物料完全排出,操作和换料简便。

6 、维护方便:结构紧凑、占地面积小,维修养护方便。

7 、改善环境:全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生,可改善工作环境。

8 、提高效率: 100% 粉碎,无药渣剩余。高速撞击力和剪切力的双向作用,大地缩短了粉碎时间,提高粉碎效率。

9 、广谱适应:对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料,其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。

10 、温度可控:通过配置可进行高温、常温、低温或超低温的微粉碎,可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎,冷冻系统低温度可达零下 35 ( 高档低温配置 )





物料适应

广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统.

产能 kg/ h

普通中药材 ( 食品 ) 3.6 - 30 kg/h - 3 00 90- 9 8 % 。灵芝孢子粉产量 1.2 - 3.6 kg/h 2500 目) ,破壁率 90- 9 8% 以上。

整机外观

台桌式局部不锈钢外观

放置场地

可放于前处理车间或普通食品车间

交货周期

5 0个工作日

其他说明

电源:3相/380; 水循环冷却系统



附表 1 XDW- 40J 设备装箱单



名 称

型号及规格

单 位

数量

备 注

1

主机

XDW- 40J

1





2

隔声罩



1

不锈钢外观













1

紧固套筒

19

1



2

冷冻管



2

5 /

3

料筒

不锈钢

1



4

料筒密封圈



1



5

卡箍螺栓



1



6

喉箍

Φ 13 -20

10



9

传动轴防护罩



1



固定附件

1

主机包装箱



1



2

附件箱



1



3

固定套

Φ 75 ×Φ 90 ×36

4



4

双头螺栓

M12 ×320





5

其它



项 目

姓 名

日 期

备 注

装箱负责人







质检人员









附表 2:XDW-40J细胞级超微粉碎机电器件配置单

名称

品牌

型号

数量

电源总开关

正泰

DZ47-D16A

1

触摸屏

中达优控一体机

YKHM1

1

直流电源

台达



1

时间继电器

无锡

JSS20-CE 110V

1

交流接触器

耀华

CJX2-1210 110V

1

中间继电器

正泰

MY2N-J 110V

1

电源指示灯

耀华

AC110V

1

熔断器座

耀华

RT18-32

3

熔芯

耀华

2A

3

控制 变压器

耀华

BK25

1

接线端子

国产

2.5 平方

12
