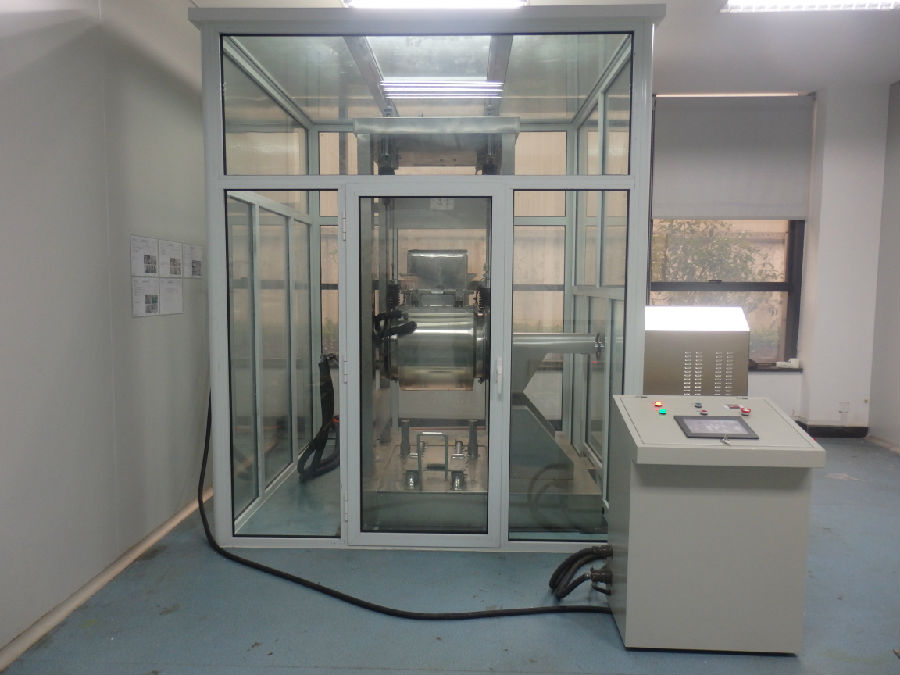

XDW-F100A型灵芝孢子粉细胞破壁机

型号:XDW-F100A

更新时间:2020-09-24

简要描述:

XDW-F100A型灵芝孢子粉细胞破壁机压缩式微粉碎技术:为提高粉碎效率和效果,运用高速撞击力和剪切力,使物料在磨筒内受到介质的挤压、揉捏和撕裂作用,大地缩短粉碎时间,提高了粉碎效率

在线留言

XDW-F100A型 灵芝孢子粉细胞破壁 配置参数

型号

项目

XDW-F100A

主机系统

功率KW

15kw(电压:380V(三相))安徽皖南电机

主轴承

进口NSK

主体结构

钢丝绳悬挂式翻转

主体框架

全不锈钢

外观

全不锈钢外观

磨筒与辅助装置

磨筒

圆弧型(容积100升)

磨筒壁厚

1 8 mm

翻转限位

纵向+横向限位

翻转机构

新式单辊、电磁制动定位

举升机构

封闭螺旋双筒抬升机构

磨介材质

食品药品级304不锈钢

介质尺寸

直径 20 ×400mm

研磨方式

振动式

料盒连接

双连杆快开装置(附专用扳手)

料盒装卸

手动装卸

料筒

2只

料盒容积

30L

冷却系统

低温配置

自来水循环冷却

冷却连接

悬挂式短连接

水套

全水套(外+内+双侧壁水套)

循环水

连续作业≤60℃(自来水循环冷却、用户自备)

循环水流量

2-4m 3 /h

管径

20mm

电器控制

重要元件由引进技术生产,其余国产件.

其他参数

隔音罩

加重铝合金框架,双层中空钢化玻璃

外型尺寸

主 机: L 3200 ×W2300×H28 1 0

重量(KG)

主机:2750Kg

放置车间

10(30)万级GMP车间

设备技术

1 、全密闭不分级技术:为保存药效成份而采用的全密闭多磨不筛技术,有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。

2 、压缩式微粉碎技术:为提高粉碎效率和效果,运用高速撞击力和剪切力,使物料在磨筒内受到介质的挤压、揉捏和撕裂作用,大地缩短粉碎时间,提高了粉碎效率;同时因物料呈流态化且每一颗粒具有相同的受力状态,其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团,增加密实度和提高生物利用度,提高微粉碎效果和技术。

3 、动态优化技术:按物料的不同特性,在提高微粉碎效率和效果的同时,进行佳优化适配的技术。

4 、机电一体化技术:实现设备的高性能和高水平,减少人工用量,确保成品质量稳定可控的技术,避免因人工介入过多而产生品质不稳定、受污染等现象。

5 、全面自动化技术:具备单机多功能自动化( FMC 柔性化),使小批量药物生产象大批量流水线生产一样简便的技术。

6 、洁净安全化技术:达微超微粉碎机系列严格按 GMP 标准设计制造(根据客户要求),能够满足制药粉体装备的特殊要求。



设备特征

1 、安全性强:与物料接触的部位均为抛光不锈钢,其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ,避免砷、镉、汞、铅、铜等重金属混入。

2 、洁净卫生:内外面平滑、一机多用、减少污染、减轻洗净作业负担;粉碎过程全密闭无粉尘溢出,充分改善作业环境,有效成份不损失。

3 、采用复合(透明)隔声罩,噪音大大降低。

4 、易拆卸 ( 组装)、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。

5 、操作简便:容量佳适配、确保物料完全排出,操作和换料简便。

6 、维护方便:结构紧凑、占地面积小,维修养护方便。

7 、改善环境:全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生,可改善工作环境。

8 、提高效率: 100% 粉碎,无药渣剩余。高速撞击力和剪切力的双向作用,大地缩短了粉碎时间,提高粉碎效率。

9 、广谱适应:对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料,其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。

10 、温度可控:通过配置可进行高温、常温、低温或超低温的微粉碎,可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎,冷冻系统低温度可达零下 35 (XDW-F100C 高档低温配置具备此功能 )



物料适应

广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统.

产能 kg/h

普通中药材 ( 食品 )10-50kg/h -300 90-9 8 % 。灵芝孢子粉产量 4- 10 kg/h 2500 目) ,破壁率 90-9 8 %

整机外观

全不锈钢外观 ,可放置 10(30)万级GMP车间

交货期

45 个工作日

其他说明

电源:3相/380; 水循环冷却系统







附表 1 :设备装箱单



名 称

型号及规格

单 位

数量

备 注

1

主机

XDW- F 100 A

1





2

隔声罩

铝合金柜架双层钢化玻璃

1















1

锁紧扳手

不锈钢

1



2

控制配电柜

喷塑

1



3

冷冻管

Φ19×30mm

2

1 /

4

不锈钢料盒



2



5

料筒密封硅胶管

Φ 4 ×6mm

4



6

喉箍



8



7

钢丝绳

6 /

1



8

介质

Φ20×400mm

490

介质木箱 2

9

筛板

不锈钢

1



10

水管支架

不锈钢

1



11

控制连接线

穿金属软管

1



设备固定附件

1

介质箱



2



2

磨筒固定架



1



3

主机包装箱



1



4

电机罩

不锈钢

1



5

传动轴防护罩

不锈钢

1



6

隔音罩包装箱



1



































附表 2 XDW-F100A 细胞级超微粉碎机电器件配置单

名称

品牌

型号

数量

电源总开关

耀华

3HZ1-100/330 100A

1

时间继电器

无锡

DH48S-2Z 110V

1

交流接触器

耀华

CJX2-1210 110V

7

交流接触器

耀华

CJX2-4011 110V

2

空气延时头

天水二一三

SK4-224d

2

空气延时头

天水二一三

SK4-324d

1

带灯绿色按钮

耀华

LA38

1

绿色按钮开关

耀华

LA38

6

红色停止按钮

耀华

LA38

1

电源指示灯

耀华



1

熔断器座

耀华

RT18-32

3

熔芯

耀华

2A

3

隔离变压器

耀华

BK150

1

辅助触头

耀华

F4 20

1

航空插头

国产

30

1

接线端子

国产

2.5 平方

19



注: 1、 免费上门安装调试和培训, 该设备接上水电即可投入运行生产,需方按供方要求布置水电

上述配置参数视用户的微粉物料、后续工艺要求与试验结果确定。达微公司保留相关技术、工艺与装备配置参数调整和改进的权利。
