XDW-F100C低温超微粉碎机洁净安全化技术:达微超微粉碎机系列严格按GMP标准设计制造(根据客户要求),能够满足制药粉体装备的特殊要求。

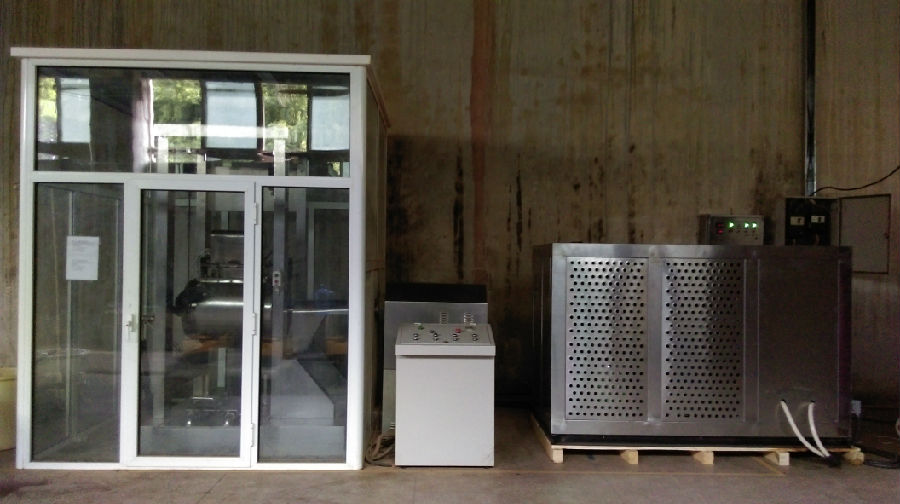

XDW-F100 C低温 细胞级超微粉碎机 配置参数
型号 项目 |
XDW-F100 C |
||
主机系统 |
功率KW |
15kw(电压:380V(三相))安徽皖南电机 |
|
主轴承 |
进口NSK |
||
主体结构 |
钢丝绳悬挂式翻转 |
||
主体框架 |
全不锈钢 |
||
外观 |
全不锈钢外观 |
||
磨筒与辅助装置 |
磨筒 |
圆弧型(容积100升) |
|
磨筒壁厚 |
1 8 mm |
||
翻转限位 |
纵向+横向限位 |
||
翻转机构 |
新式单辊、电磁制动定位 |
||
举升机构 |
封闭螺旋双筒抬升机构 |
||
磨介材质 |
食品药品级304不锈钢 |
||
介质尺寸 |
直径 20 ×400mm |
||
研磨方式 |
振动式 |
||
料盒连接 |
双连杆快开装置(附专用扳手) |
||
料盒装卸 |
手动装卸 |
||
料筒 |
2只 |
||
料盒容积 |
30L |
||
冷却系统 |
冷却连接 |
悬挂式短连接 |
|
冷却连接方式 |
橡胶软管 +保温管连接 |
||
水套 |
全水套(外+内+双侧壁水套) |
||
低温配置 |
30P制冷机 |
||
低温度(可调) |
-10 ~- 35 ℃ |
||
外形尺寸( m m) |
2500 × 1350 × 1450 |
||
重量(kg) |
1500 |
||
输入总 功率 KW |
22 |
||
名义制冷量 KW |
65.6 |
||
电压 V |
三相四线 380 V |
||
压缩机 |
意大利富士豪 |
||
水泵 |
德国威乐 |
||
自吸泵 |
利欧 |
||
工作方式 |
全封闭 |
||
储液桶 |
容积约320L,不锈钢材质,带保温 |
||
防冻液 |
主要成分为 乙二醇 |
||
制冷剂 |
404A |
||
循环水管径 |
外径20mm |
||
整体外观 |
全不锈钢外壳 |
||
电控柜 |
主机控制,制冷温度可自由控制,在设定范围内可自动开、停机。 |
||
连接线 |
免费提供控制柜至冷冻机电源及控制连接线(建议 10米内) |
||
主要部件配置明细 |
吸风式冷凝器; 30匹 板式换热器;风机 4 台;电磁阀:美国艾口;膨胀阀:法国丹佛斯;气分:天津;可拆式过滤筒:天津 ; 视液镜:丹佛斯; 系统具备: 高低压保护、模块保护、热 过载保护等 |
||
配套方式 |
与XDW-F100或与XDW-L100型系列及大型主机配套 |
||
放置地点 |
车间中央空调房或室外搭棚 |
||
电器控制 |
重要元件由引进技术生产,其余国产件. |
||
其他参数 |
隔音罩 |
加重铝合金框架,双层中空钢化玻璃 |
|
外型尺寸 (mm) |
主 机: L 3200 ×W2300×H28 1 0 制冷机: 2500 × 1350 × 1450 |
||
重量(KG) |
主机:2750Kg 制冷机:1500 |
||
放置车间 |
10(30)万级GMP车间 |
||
设备技术 |
1 、全密闭不分级技术:为保存药效成份而采用的全密闭多磨不筛技术,有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。 2 、压缩式微粉碎技术:为提高粉碎效率和效果,运用高速撞击力和剪切力,使物料在磨筒内受到介质的挤压、揉捏和撕裂作用,大地缩短粉碎时间,提高了粉碎效率;同时因物料呈流态化且每一颗粒具有相同的受力状态,其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团,增加密实度和提高生物利用度,提高微粉碎效果和技术。 3 、动态优化技术:按物料的不同特性,在提高微粉碎效率和效果的同时,进行佳优化适配的技术。 4 、机电一体化技术:实现设备的高性能和高水平,减少人工用量,确保成品质量稳定可控的技术,避免因人工介入过多而产生品质不稳定、受污染等现象。 5 、全面自动化技术:具备单机多功能自动化( FMC 柔性化),使小批量药物生产象大批量流水线生产一样简便的技术。 6 、洁净安全化技术:达微超微粉碎机系列严格按 GMP 标准设计制造(根据客户要求),能够满足制药粉体装备的特殊要求。
|
||
设备特征 |
1 、安全性强:与物料接触的部位均为抛光不锈钢,其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ,避免砷、镉、汞、铅、铜等重金属混入。 2 、洁净卫生:内外面平滑、一机多用、减少污染、减轻洗净作业负担;粉碎过程全密闭无粉尘溢出,充分改善作业环境,有效成份不损失。 3 、采用复合(透明)隔声罩,噪音大大降低。 4 、易拆卸 ( 组装)、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。 5 、操作简便:容量佳适配、确保物料完全排出,操作和换料简便。 6 、维护方便:结构紧凑、占地面积小,维修养护方便。 7 、改善环境:全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生,可改善工作环境。 8 、提高效率: 100% 粉碎,无药渣剩余。高速撞击力和剪切力的双向作用,大地缩短了粉碎时间,提高粉碎效率。 9 、广谱适应:对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料,其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。 10 、温度可控:通过配置可进行高温、常温、低温或超低温的微粉碎,可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎,冷冻系统低温度可达零下 35 ℃ (XDW-F100C 高档低温配置具备此功能 ) 。
|
||
物料适应 |
广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统. |
||
产能 kg/h |
普通中药材 ( 食品 )10-150kg/h , -300 目 90-9 8 % 。灵芝孢子粉产量 4- 10 kg/h ( 2500 目) ,破壁率 90-9 8 % 。 |
||
整机外观 |
全不锈钢外观 ,可放置 10(30)万级GMP车间 |
||
交货期 |
45 个工作日 |
||
其他说明 |
电源:3相/380; 水循环冷却系统 |
附表 1 :设备装箱单
|
名 称 |
型号及规格 |
单 位 |
数量 |
备 注 |
|
主 机 部 分 |
1 |
主机 |
XDW- F 100 C |
台 |
1 |
|
2 |
隔声罩 |
铝合金柜架双层钢化玻璃 |
套 |
1 |
|
|
3 |
冷冻机组 |
30 匹 |
台 |
1 |
不锈钢外观 |
|
附
件
部
分 |
1 |
锁紧扳手 |
不锈钢 |
件 |
1 |
|
2 |
控制配电柜 |
喷塑 |
台 |
1 |
|
|
3 |
冷冻管 |
Φ19×30mm |
根 |
2 |
1 0 米 / 根 |
|
4 |
保温管 |
|
根 |
13 |
1.7 米 / 根 |
|
5 |
不锈钢料盒 |
|
只 |
2 |
|
|
6 |
料筒密封硅胶管 |
Φ 4 ×6mm |
米 |
4 |
|
|
7 |
喉箍 |
|
个 |
8 |
|
|
8 |
钢丝绳 |
6 根 / 套 |
套 |
1 |
|
|
9 |
介质 |
Φ20×400mm |
根 |
490 |
介质木箱 2 个 |
|
10 |
筛板 |
不锈钢 |
件 |
1 |
|
|
11 |
水管支架 |
不锈钢 |
件 |
1 |
|
|
12 |
控制连接线 |
穿金属软管 |
根 |
1 |
|
|
13 |
冷冻机连接线 |
穿金属软管 |
根 |
2 |
|
|
包 装 箱 及 设备固定附件 |
1 |
介质箱 |
|
个 |
2 |
|
2 |
磨筒固定架 |
|
个 |
1 |
|
|
3 |
主机包装箱 |
|
套 |
1 |
|
|
4 |
冷冻机包装箱 |
|
个 |
1 |
|
|
5 |
电机罩 |
不锈钢 |
套 |
1 |
|
|
6 |
传动轴防护罩 |
不锈钢 |
件 |
1 |
|
|
7 |
隔音罩包装箱 |
|
套 |
1 |
|
附表 2:XDW-F100C低温细胞级超微粉碎机电器件配置单
名称 |
品牌 |
型号 |
数量 |
电源总开关 |
耀华 |
3HZ1-100/300,100A |
1 |
时间继电器 |
无锡明达 |
JSS20-AE , 110V |
1 |
交流接触器 |
耀华 |
CJX2-1210 , 110V |
13 |
交流接触器 |
耀华 |
CJX2 - 4011 , 110V |
4 |
空气延时头 |
天水二一三 |
SK4-224d |
3 |
空气延时头 |
天水二一三 |
SK4-324d |
1 |
带灯绿色按钮 |
耀华 |
LA38 |
3 |
绿色按钮开关 |
耀华 |
LA38 |
2 |
红色停止按钮 |
耀华 |
LA38 |
4 |
电源指示灯 |
耀华 |
AC110V |
1 |
液位警界灯 |
耀华 |
AC24V |
1 |
熔断器座 |
耀华 |
RT18-32 |
4 |
熔芯 |
耀华 |
2A |
4 |
隔离变压器 |
耀华 |
BK150 |
1 |
辅助触头 |
耀华 |
F4 - 20 |
1 |
航空插头 |
国产 |
30 芯 |
2 套 |
接线端子 |
国产 |
2.5 平方 |
28 |
温度控制显示仪 |
上海精创 |
EK3010 |
1 |
附表 3:冷冻机参数表
型号 |
DWL30 |
||
机组特性 |
制冷量 |
KW |
65.6 |
Kcal/h |
45757.16 |
||
TR |
15.13 |
||
整机功率 |
KW |
23.1 |
|
整机运转电流 |
A |
47.15 |
|
压缩机 |
数量 |
1台 |
|
输入功率 |
KW |
22 |
|
工作电流 |
A |
42 |
|
工作电压 |
V |
380 |
|
循环防冻液 |
水管接口直径 |
mm |
20 |
种类 |
乙二醇兑水1:1 |
||
冷凝风机 |
输入功率 |
KW |
1.6 |
工作电流 |
A |
3.5 |
|
增压泵 |
输入功率 |
KW |
0.151 |
扬程 |
m |
8 |
|
流量 |
L/min |
100 |
|
循环泵 |
输入功率 |
KW |
0.125 |
扬程 |
m |
20 |
|
流量 |
L/min |
33 |
|
防冻液水箱容积 |
L |
320 |
|
外形尺寸 |
长 |
mm |
2500 |
宽 |
mm |
1350 |
|
高 |
mm |
1450 |
|
制冷剂 |
404A |
||
制冷剂充注量( kg ) |
18.2 |
||
低 制冷 温度(可调) |
-10 ~- 35 ℃ |
||
整机重量 |
kg |
1500 |
附表 4:冷冻机组配置表
序号 |
名称 |
品牌 |
产地 |
备注 |
1 |
压缩机 |
富士豪 |
意大利 |
30HP |
2 |
微电脑温度控制仪 |
精创 |
上海 |
上海 |
3 |
交流接触器 |
耀华 |
浙江 |
国产名牌 |
4 |
断路保护器 |
施耐德 |
法国 |
进口品牌 |
5 |
翅片式冷凝器 |
东威 |
江苏盐城 |
国产 |
6 |
储液器 |
法斯克 |
天津 |
国产 |
7 |
冷凝风机 |
马尔 |
杭州 |
国产 |
8 |
膨胀阀 |
丹佛斯 |
法国 |
进口 |
9 |
电磁阀 |
艾口 |
美国 |
国产 |
10 |
滤芯 |
法斯克 |
天津 |
国产 |
11 |
板式换热器 |
烽煌 |
杭州 |
国产 |
12 |
压力表 |
鸿森 |
浙江 |
国产 |
13 |
压力控制器 |
丹佛斯 |
法国 |
进口 |
14 |
增压泵 |
威乐 |
法国 |
进口 |
15 |
循环泵 |
利欧 |
上海 |
国产 |
16 |
制冷剂 |
金典 |
浙江 |
国产 |
注: 1、 免费上门安装调试和培训, 该设备接上水电即可投入运行生产,需方按供方要求布置水电 。
上述配置参数视用户的微粉物料、后续工艺要求与试验结果确定。达微公司保留相关技术、工艺与装备配置参数调整和改进的权利。
